EK300
Applications
EK300 CFA

ESPECIFICACOES TECNICAS
Chassis: | Cat® 340 GC |
Potência Instalada:
|
350 hp |
Torque Máximo:
|
33.000 kg |
Diâmetro Máximo:
|
1.200 mm |
Profundidade Máxima:
|
40 m (34 + 6m)
|
Força total de extração:
|
110.000 kgf
|
Comprimento das esteiras:
|
6.445mm
|
Peso total de transporte:
|
73.000 kg
|
Medidas de transporte:
|
Altura 3.630 mm, comprimento 20.150 mm e largura 3.480 mm
|
Máquina pantografada
Torre dobrável hidraulicamente
Giro 360
SOBRE A EK300 CFA
A máquina EK300 CFA foi projetada para ser o estado da arte em máquina CFA, Hélice Contínua.
O projeto da EK300 CFA partiu do nosso modelo Top de Linha nos EUA, EK 300 LS multiuso (Kelly e Hélice) e foi focado para obter o melhor desempenho possível em CFA ( Hélice continua).
A EK 300 CFA é montada pela CZM BR, sobre Chassis Cat® brasileiro 345 GC, Next Generation.
Os modelos NG Cat®, incorporam o que há de mais moderno em tecnologia hidráulica comandada digitalmente.
Além de proporcionar enorme eficiência, aproveitando extraordinariamente a potência, permite uma otimização da operação e manutenção. O desempenho e a economia de combustível superam em muito os modelos convencionais.
O gerenciamento da base CAT é executado em conjunto com o sistema computadorizado Plus One da CZM. A operação pode ser controlada online, bem como boa parte da manutenção, que pode até mesmo ser diagnosticada pela internet.
Começando pela base da máquina, com uma esteira de 6,5 m de comprimento, a estabilidade é marcante bem como a robustez do conjunto Esteira e Escavadeira CAT de 45 ton. Essa boa base permite a montagem de um Pantógrafo Longo, que se fixa a uma grande altura na torre.
Tudo isso permite o giro da máquina, agilizando a locação de estacas sem manobras, com uma segurança impressionante. Além de possibilitar a perfuração lateralmente à esteira. Este Pantógrafo Longo, permite também uma espetacular distribuição de peso da torre para o transporte.
Em consequência a torre é dobrável hidraulicamente, assim como a Cabeça da Torre. Rapidamente a máquina se dobra sozinha, de modo a caber inteiramente na prancha, sem absolutamente nenhuma desmontagem para 36m de profundidade.
EK300 CFA

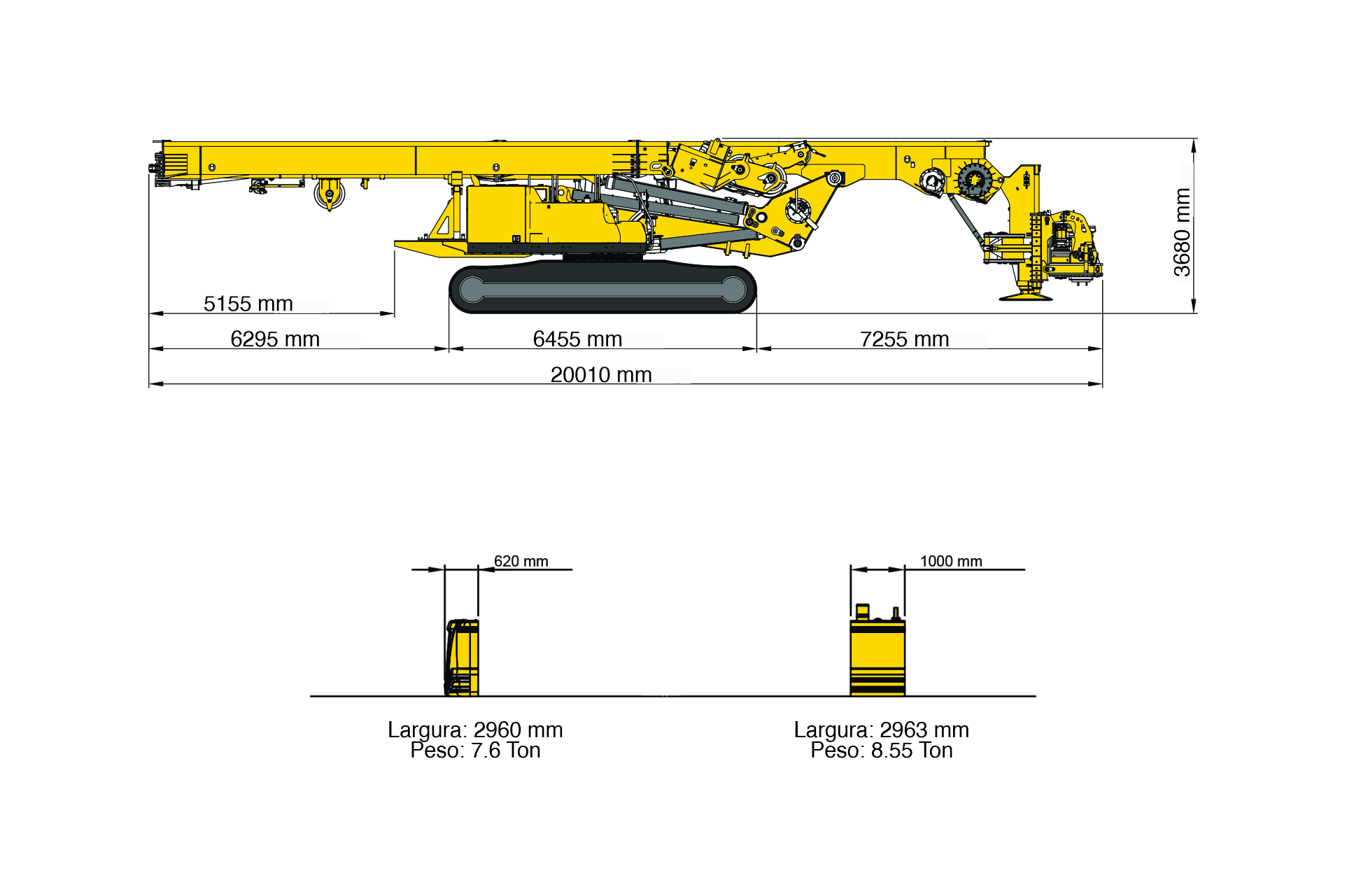

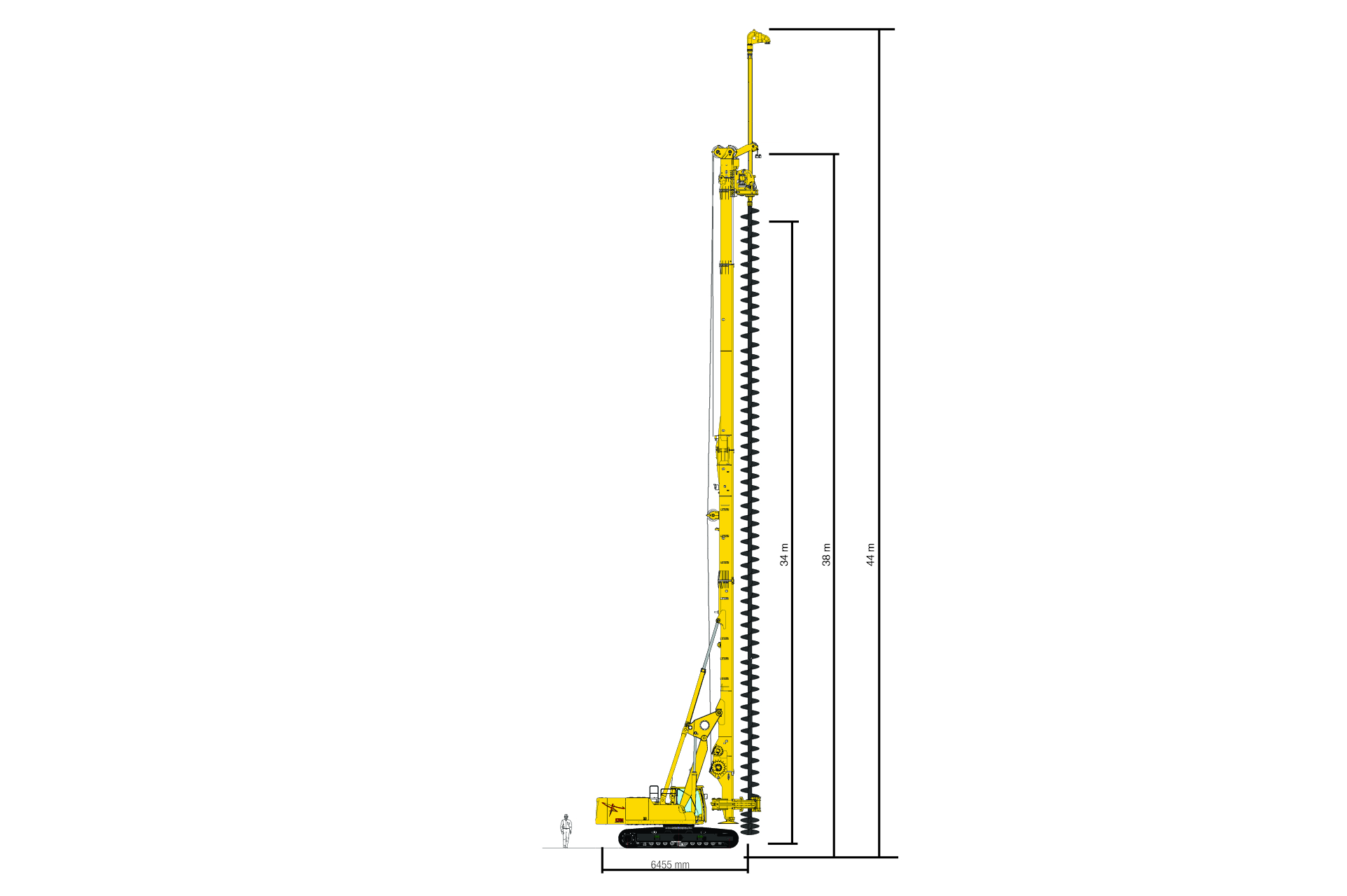

Desenhos Técnicos
